MANIFOLD FOR SURFACE HEATING AND COOLING SYSTEMS

VarioManifold 5.0

The purpose of a heating/cooling distribution manifold is to ensure even distribution of water in the surface heating and cooling systems for floors, walls and ceilings by controlling the flow quantities precisely. That guarantees comfort in all rooms.

VarioVerteiler 5.0 - der modulare Alleskönner

Die Verteilerbalken lassen sich frei zueinander verschieben und exakt nach Wunsch einrichten – horizontal und vertikal.

Low profile in any cabinet

The individual segments are just 50 mm wide and 55 mm deep. With their compact dimensions, they fit manifold cabinets just 80 mm deep. A real space-saver!

Flexibe installation

The manifold blocks can be moved freely relative to one another and configured exactly as required – horizontally and vertically. The position relative to the floor or ceiling is also flexibly configurable.

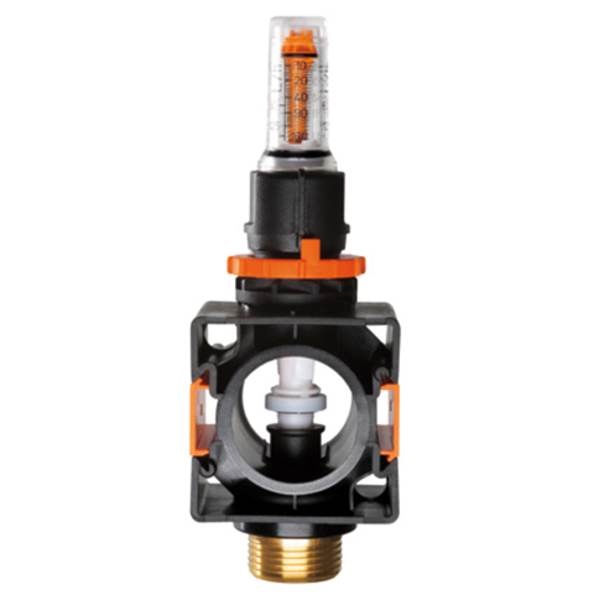

Bei der Inbetriebnahme wird der optimale Durchfluss pro Heiz- und Kühlkreis eingestellt. Mit dem orangen Ring fixieren und fertig.

Precision configuration

The optimal flow is set for each heating and cooling circuit on commissioning. Simply fix the ring and you’re done. Once it has been adjusted, the control valve can be returned to the value already set even after it has been closed. As a result, the ÖN DIN EN 1264-4 standard is met in full.

Dank des modularen Aufbaus ist der VarioVerteiler 5.0 auch im Nachhinein um einzelne Elemente erweiterbar.

Expandable any time

The VarioManifold 5.0 can also be retrofitted with additional individual elements. Up to 17 heating/cooling circuits can be installed as required in this way.

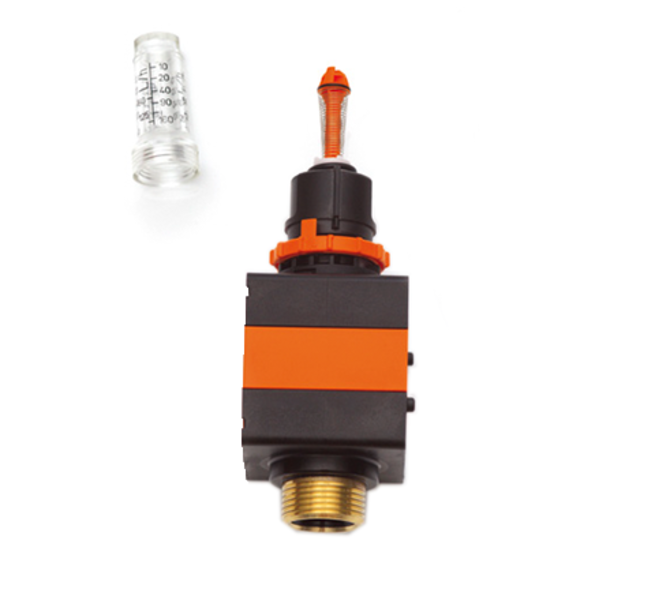

Das durchsichtige Schauglas des Durchflussmessers kann bei Bedarf mühelos abgeschraubt und gereinigt werden.

Easy to clean

The transparent viewing glass of the flow meter is easy to unscrew and clean. This can be done while in operation, under pressure. Cleaning means that the flow volume (litres per hour) can be read easily and clearly at all times!

Flexible Montage

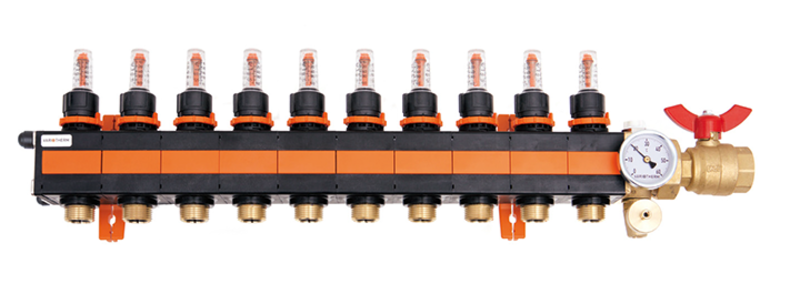

One of the major advantages of Vario distribution manifold 5.0 is the modular system design. In the standard version, up to 17 individual elements can be installed next to one another as 2-block manifolds. Can also be installed as a 1-block manifold.

Special forms and different connection options can be implemented as required in practice.

In the standard version, up to 17 individual elements can be installed next to one another as 2-block manifolds.

Download brochure

Drei optimale Verteilersysteme für Flächenheiz- und Kühlsysteme.
Download brochure "Manifold for surface heating and cooling systems" as PDF

EVERYTHING. YOU. NEED.

Der Anschluss-Winkel 6/4" 90 ° erleichtert die Montage, wenn die Anschlussleitungen aus dem Boden senkrecht zum Verteiler führen.
Elbow fitting
Mit einer einfachen Drehbewegung werden die Haltesets am Verteiler fixiert und lassen sich verschieben.
Bracket sets for click mounting
Ohne weiteres Werkzeug können die Ventile im Vor- und Rücklaufsegment getauscht werden.
Dual table tool for replacing valves in the flow and return flow segment
Je nach Außentemperatur wird die Vorlauftemperatur automatisch angepasst.
Controler guided by atmospheric conditions
Der drehbare KFE-Hahn zum Füllen und Entleeren. Einfach für den Spülvorgang zugänglich.
Self-sealing fill and drain cock
Die Distanzstücke für das Halterset vergrößern den Abstand zwischen Verteilerbalken und Wand.
Compact spacer
Der Aufputzschrank ist passend für den VarioVerteiler 5.0, die VarioPumpenVerteilerstation 5.0. und die PumpenMikrostation .
Manifold cabinet on-wall for mounting without recessing into the wall
So schlank, dass er in eine 10 cm tiefe Trockenbauwand passt und breit genug für alle Variotherm Verteilersysteme.
The manifold cabinet in-wall fits into a 10 cm-deep drywall construction
