Der VarioVerteiler 5.0

Der Heiz- und Kühlkreisverteiler von Variotherm reguliert die Durchflussmenge und verteilt das Wasser somit gleichmäßig in den Flächenheiz- und -kühlsystemen für Boden, Wand und Decke. So ist es in den Räumen behaglich warm und angenehm kühl.

VarioVerteiler 5.0 - der modulare Alleskönner

Die Verteilerbalken lassen sich frei zueinander verschieben und exakt nach Wunsch einrichten – horizontal und vertikal.





Superschlank in jedem Schrank

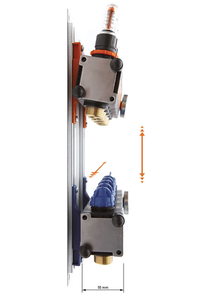

Die einzelnen Segmente sind lediglich 50 mm breit und 55 mm tief. Sie passen platzsparend in einen nur 80 mm tiefen Verteilerschrank.

Einfach frei in der Montage

Die Verteilerbalken lassen sich frei zueinander verschieben und exakt nach Wunsch einrichten – horizontal und vertikal. Auch die Position zum Boden oder zur Decke ist flexibel einstellbar.

Bei der Inbetriebnahme wird der optimale Durchfluss pro Heiz- und Kühlkreis eingestellt. Mit dem orangen Ring fixieren und fertig.

Genau einstellbar

Bei der Inbetriebnahme wird der optimale Durchfluss pro Heiz- und Kühlkreis eingestellt. Mit dem orangen Ring fixieren und fertig. Einmal einreguliert, kann das Regulierventil so auch nach einem etwaigen Schließen wieder auf den zuvor eingestellten Wert positioniert werden. Die ÖN DIN EN 1264-4 wird damit zur Gänze erfüllt.

Dank des modularen Aufbaus ist der VarioVerteiler 5.0 auch im Nachhinein um einzelne Elemente erweiterbar.

Jederzeit erweiterbar

Der VarioVerteiler 5.0 kann auch im Nachhinein um einzelne Segmente erweitert werden. Ganz nach Bedarf lassen sich bis zu 17 Heiz-/Kühlkreise installieren.

Das durchsichtige Schauglas des Durchflussmessers kann bei Bedarf mühelos abgeschraubt und gereinigt werden.

Leicht zu reinigen

Das durchsichtige Schauglas des Durchflussmessers kann bei Bedarf mühelos abgeschraubt und gereinigt werden – auch unter Druck, während des laufenden Betriebs. Durch die Reinigung lässt sich die Durchflussmenge auf dem Schauglas (Liter pro Stunde) immer klar und deutlich ablesen.

Flexible Montage

Einer der großen Vorteile des Vario-Verteilers 5.0 ist der modulare Aufbau. Bis zu 17 Einzelelemente lassen sich in der Standardausführung als 2-Balken-Verteiler nebeneinander montieren. Aber auch die Montage als 1-Balken-Verteiler ist möglich.

Sonderformen und unterschiedliche Anschlussmöglichkeiten sind auf Anfrage möglich.

Einer der großen Vorteile des VarioVerteiler 5.0, der Heiz- und Kühlkreisverteiler von Variotherm, ist der modulare Aufbau des Systems.

Rasch und einfach Prospekt downloaden

Drei optimale Verteilersysteme für Flächenheiz- und Kühlsysteme.
Download Prospekt "Verteiler für Flächenheiz- und -kühlsysteme" als PDF

ALLES. RUND. HERUM.

Der Anschluss-Winkel 6/4" 90 ° erleichtert die Montage, wenn die Anschlussleitungen aus dem Boden senkrecht zum Verteiler führen.
Anschluss-Winkel
Mit einer einfachen Drehbewegung werden die Haltesets am Verteiler fixiert und lassen sich verschieben.
Haltersets für Klick-Montage
Ohne weiteres Werkzeug können die Ventile im Vor- und Rücklaufsegment getauscht werden.
Dualwerkzeug für den Tausch der Ventile im Vorlauf- und Rücklaufsegment
Je nach Außentemperatur wird die Vorlauftemperatur automatisch angepasst.
Witterungsgeführte Regelung
Der drehbare KFE-Hahn zum Füllen und Entleeren. Einfach für den Spülvorgang zugänglich.
Drehbarer KFE-Hahn
Die Distanzstücke für das Halterset vergrößern den Abstand zwischen Verteilerbalken und Wand.
Distanzstücke vergrößern Abstand zwischen Verteilerbalken und Wand.
Der Aufputzschrank ist passend für den VarioVerteiler 5.0, die VarioPumpenVerteilerstation 5.0. und die PumpenMikrostation .
Aufputzschrank: Zur Anbringung ohne Stemmarbeiten an der Wand
So schlank, dass er in eine 10 cm tiefe Trockenbauwand passt und breit genug für alle Variotherm Verteilersysteme.
Der Unterputzschrank passt in eine 10 cm tiefe Trockenbauwand
