Vario. Pumpen. Verteilerstation 5.0

Kombination Niedertemperatur-Flächenheizung mit Hochtemperatur-Heizsystem

Die PumpenVerteilerstation kombiniert Niedertemperatur-Heizsysteme mit Hochtemperatur-Heizsysteme.

Wer eine Niedertemperatur-Flächenheizung in bestehende Hochtemperatur-Heizungsanlagen integriert, steht vor dem Problem, dass zwei unterschiedliche Vorlauftemperaturen miteinander kombiniert werden müssen. Variotherm hat eine spezielle PumpenVerteilerstation entwickelt: So können beispielsweise vorhandene Heizkörper (Auslegungstemperatur ca. 60 °C) mit einer Flächenheizung von Variotherm (ca. 30 °C) kombiniert werden.

Die Hydraulik passt

Die Variotherm-Lösung garantiert, dass die zusätzliche Pumpe die bestehende Hydraulik in keiner Weise beeinflusst. Das heißt: Sowohl die Heizkörper als auch die Flächenheizung können weiterhin die volle Leistung bringen!

Die Variotherm PumpenVerteilerstation ist ein intelligentes Einspritzsystem: Je nach Bedarf mischt sie  entweder warmes Wasser vom Hochtemperatur-Vorlauf in den Flächenheizkreis – oder kühles Wasser vom Niedertemperatur-Rücklauf. Die Alu-Mehrschicht-Verbundrohre werden an die ¾-Zoll Eurokonus-Verbindungen angeschlossen.

Einsatzgebiet einer PumpenVerteilerstation

Hoch- und Niedertemperatur-Heizsysteme werden gerne bei Dachbodenausbauten, Bad-Sanierungen und Zubauten zu bestehenden Häusern miteinander verbunden. Zwei bis 15 Niedertemperatur-Heizkreise können bei einer Variotherm PumpenVerteilerstation eingebunden werden. Das Thermometer zeigt die Temperaturen im Heizkreis gut sichtbar an.

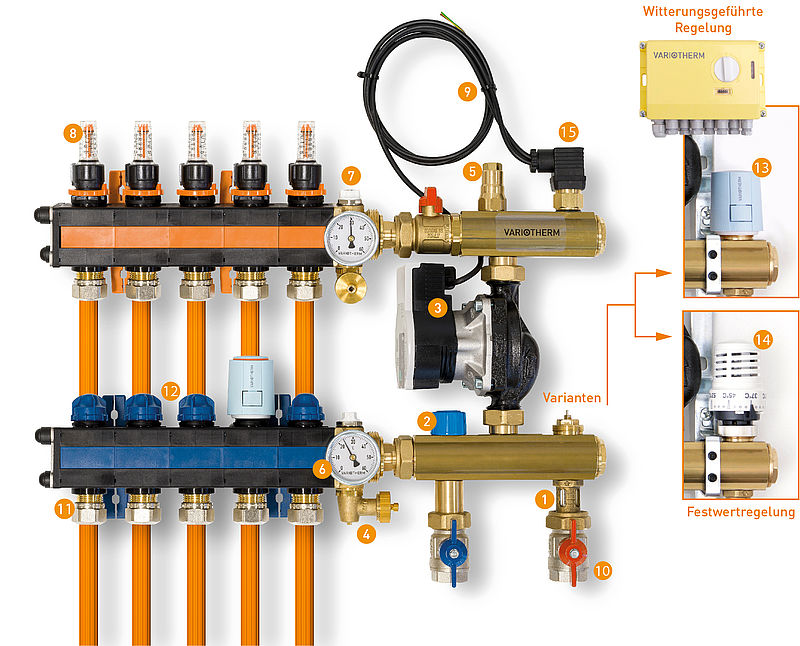

  1. Durchflussanzeiger Primärkreis
  2. Regulier-Ventil
  3. Hocheffizienz-Pumpe (WILO Yonos Para 15/6)
  4. KFE-Hahn, drehbar
  5. Tauchhülse für Vorlauffühler
  6. Thermometer
  7. Handentlüfter
  8. Vorlaufventil, einstellbar mit Durchflussanzeiger
  9. Elektrischer Anschluss für Pumpe (3 × 0,5 mm², 230V AC, 50 Hz)
  10. Absperr-Kugelhahn (3/4" Innengewinde)
  11. Variotherm Klemmverschraubung 3/4" Eurokonus
  12. Absperrventil, Stellantrieb nachrüstbar
  13. Variante witterungsgeführte Regelung
  14. Variante Festwertregelung
  15. Maximal-Temperaturbegrenzer
Müssen unterschiedliche Vorlauftemperaturen kombiniert werden, ist die PumpenVerteilerstation von Variotherm die perfekte Lösung.

Die Vorteile auf einen Blick:

  • Spül- und Entlüftungsmöglichkeit direkt am Verteiler
  • Hydraulischer Abgleich mittels Durchflussmengen-Ventilen
  • ¾-Zoll Eurokonus-Anschlüsse zur Anbindung der Flächenheizkreise
  • Anpassung der Gesamt-Durchflussmenge durch integriertes Regulier-Ventil
  • Kompakte Bauweise und somit geringer Platzbedarf
  • Zwei Regelmöglichkeiten der Vorlauftemperatur: Festwertregelung oder witterungsgeführte Regelung
  • Die speziell kompakte Heizungspumpe sorgt für die erforderliche Wassermenge im Niedertemperaturkreis
